多媒体会议系统设计方案
发布者:admin 发布时间:2012-2-23 12:12:56 阅读:22748

前  言

随着数字会议发言讨论系统技术、现场扩声回放技术、音频处理技术、无线麦克风技术及投影视频显示技术、集中中央控制技术的不断发展,使得具备系统先进性和实用性的会议扩声系统为各政府机关和企事业单位广泛使用。在本系统整个设计中我公司着重考虑系统的科学性、设备的先进性、功能的实用性以及使用的可靠性,使扩声系统达到国家一级标准、视频显示达到会议场所使用一流效果标准。设备的选用、系统的设计思路超前,各扩声系统及图像显示设计指标满足且超过现有的国家有关标准。同时,作为重要的活动场所,各系统的安全可靠性无疑是最重要的,若抛弃可靠性,一味追求设备高档性,则可能得不偿失。因此,在考虑整个系统的设计时,我们参考了许多会议室的设计,用以作为本项目大会议室、中会议室、小会议室等系统的设计基石。考虑到大厦办公会议系统举行远程视频会议、讨论、演讲、教学、报告、内部管理交流的实际使用要求,我公司将设计配置最先进、技术最成熟以及性价比最好的产品,同时结合我公司多年来丰富、科学、严谨的系统工程设计与现场施工经验,力求为大厦办公会议系统工程提供最佳的系统设计方案、优质的工程质量、完善及时的售后服务和最具诚意的优惠报价。

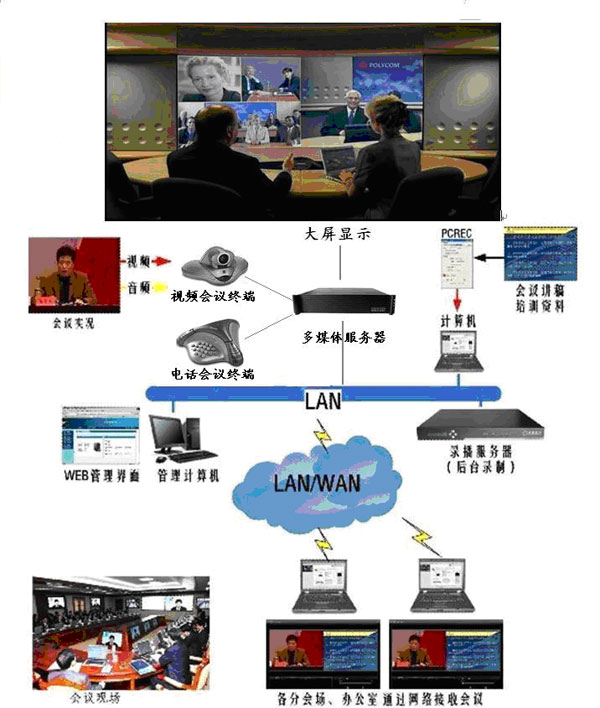

4.0会议系统结构示意图:

第一章 工程规划

一、项目规划的背景
办公大楼的会议室作为召开全体人员大会及其他大型视频会议、举行报告会、学术交流、培训等活动,同时与上级相关部门讨论重要会议决策、及战略规划等的重要精神、政策沟通与传达的行政工作环境,针对不同的会议内容和信息的覆盖面,需要进行不同形式和性质的会议。这就形成了基于会议讨论、资料展示/演示、议案表决等不同类型及功能定义的多媒体视听应用需求。作为宣城市地税局宣州分局的工作机构,对贵单位的工作形象有着高度的重视,对各系统的软硬件要求相当的高,系统工作的先进性、稳定性、可靠性、安全性、兼容性、扩充性 是系统设计时必须予以充分全面的考虑,系统应用的智能化和操作的简易性也是系统设计时必须予以充分的考虑。

二、项目规划的功能需求
针对于不同会议室使用功能和使用性质的不同,办公大楼中会议室由:六楼会议厅;四楼的中层干部圆桌会议室等不同性质和应用形式的会议为主的办公环境组成,对音视频系统的功能需求定位如下:

1:六楼全局会议厅:作为全局各种决议及议案和规划的讨论和审

核的严肃的会议环境,要求具备:

◆ 系统设有一定数量的发言席位,设有会议主席和代表发言席位

的会议系统;

◆ 系统能够提供音视频信号切换及大屏幕显示的设备;

◆ 有功能完善的扩声系统,能够提供清晰自然的语言扩声;

◆ 系统操作简单快捷使用方便灵活,智能化程度高;

2:四楼的中层干部圆桌会议室:作为全局各种决议及议案和规划

的讨论和审核的严肃的会议环境,要求具备:

u    系统设有一定数量的发言席位,设有会议主席和代表发言席位的会议系统;

u    能够提多种音视频信号切换及大屏幕显示系统;

u    有优良的语音还原质量的扩声系统,能够提供清晰自然的语言扩声;

u      各系统的操作简单快捷,智能化程度高

三、系统设计目标
办公大楼会议室会议、投影、音响扩声、中控系统采用世界先进的技术和设备进行设计、施工,充分体现现代化、高效率的办公特点,符合面向21世纪与新的发展形势下当地经济的发展与形象要求,并且所采用的技术在5-10年内不会被淘汰。
  ① 信息化、智能化、合理化,既能满足各类现代高级信息多媒体会议的要求, 又可以进行教育培训或举行适当的文化娱乐活动;
  ② 设备配置是中档级别的,无论是音频、视频或者控制系统,所选关键设备的品牌都为该领域应用广泛的知名品牌,这些设备的先进性、优越性和可靠性,受到业内的一致推崇;
  ③ 系统设备的配备简洁合理,无重复累赘,操作方便,每个设备都能充分发挥其作用,且具有相当的持久性,体现了现代多媒体会议室的特点;
  ④ 此外,智能系统为用户提供一个方便的操作手段,在重要的会议进行时,成系统操作复杂、局面难于控制或操作上手忙脚乱的尴尬局面。

四、系统设计依据
# JGJ/T16-96《民用建筑电气设计规范》
  # GYJ25-86《厅堂扩声系统声学特性指标》
  # GB/T15485《语言清晰度指数的计算方法》
  # SJ2112《厅堂扩声系统设备互联的优选电气配接值》
  # GB/T15381-94《会议系统及其音频性能要求》
  # GB/T14220-93《视听视频和电视设备及系统音频盒式系统》
  # EIA/TIAT SB67《无屏蔽双绞线系统现场测试传输性能规范》
  # 甲方提供的相关图纸及资料

五、系统设计原则
本方案依据以下原则制订:

l  充分考虑系统的先进性和实用性,力求选用代表当今科技水平和实用的设备.

l     充分考虑系统的可靠性,满足用户对系统的严格要求.

l  采用模块化设计,使系统各部分既可有机地融合,又有相对的独立性,为日后系统的升级扩展和设备更新留有余地.

l     注重系统的经济性,选用经济、实用的设备,提高各会议室之间设备的复用率,避免重复投资.

六、系统设计对象及功能
6.1系统设计对象
*大楼6层的全局会议厅

*大楼4层的中层干部圆桌会议室

6.2系统设计功能
n        多媒体信息显示:计算机、有线电视、DVD/VCD等投影显示;

n        会议讨论发言系统:

具有限制发言、自由发言、先进先出等功能的数字会议发言系统;

n     扩声音响:高保真的传输声音,保证声音的高清晰还原;

n     智能集中控制:

统一控制与管理会议室中所有的音视频设备;

模块化的结构设计,开放性和可扩展性很好;

 ■  摄像监视系统

实时地记录会议现场的影像和声音等资料;

    可进行大屏幕显示开会现场的实况或当前发言代表;

      会议现场的本地监视与录像功能,保证了会议现场的安全;


第三章系统设计方案

【六楼大会议厅】

 大屏幕投影

 根据会议室的物理纵深和宽度以及现场光线情况,结合人眼的视觉习惯,我们建议设计在主席台的两边及正面各安装一套120寸的大屏幕投影系统。采用正投方式投影;
  会议室主投影机建议选用亮度4000ANSI流明的高亮度投影机VPL-FX40。分辨率为1024×768;灯泡寿命长;具有电脑信号输入接口、复合视频输入口、分量视频输入口及S端子信号输入口。同时,它还具有RS232C的标准接口,便于集中控制时作遥控接口。辅投影机采用亮度为3000ANSI流明的投影机VPL-CX120;





120英寸的电动玻珠幕,可视面积为2440×1830 MM),拉伸方便、耐用;独特的幕布亮度高增益,图像清晰、亮丽;面料防火、防霉。屏幕采用隐藏式安装。

采用电动升降吊架安装投影机,在保证投影机安全的同时又体现美观大方;需要使用投影机时,隐藏在装潢吊顶内部的升降器把投影机从吊顶内降落下来;当不使用时,升降器手动/自动上升,投影机隐藏在会议室吊顶内,防盗、防尘;整体与会议室装饰协调一致。(需装潢方配合做好吊架表面处理)。

为了方便与会人员使用笔记本电脑演示以及各类资料和信息的查询和点播,在主席台主持人位安装一套多功能信息接入面板,提供多种信息接口及电源插座。包括VGA、电脑音频、网络、电源等接口。方便会议进行时进行多媒体数据演示。

3.1.2会议发言系统

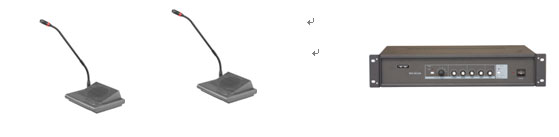

我们建议选用台式便携"手拉手"总线会议发言单元,通过一条电缆就可以连接多支话筒,可根据参加会议讨论的人数灵活增减,安装方便,控制灵活,音质极佳。

采用成熟而先进的会议发言控制系统,根据现场会议室大小,该会议厅可设置席位26个,配置建议如下:主席机(主持人或主要领导用)1台、代表机25个,共26个发言单元。代表机具备基本的发言功能,主席机除基本的发言功能外,另具主席优先功能,可随时打断代表的发言进行插话,以控制会议的进程、维持会议的秩序。该系统还可以根据用户需要配备摄像跟踪系统,当发言代表打开话筒时,摄像机可自动将镜头对准发言人进行会议过程中的录像;同时,与发言子系统联动实现发言代表声音的记录功能。发言代表的影像与声音同步存储,保证了会议记录的真实性。

会议控制主机功能:

1、满足手拉手方式会议要求;

2主机内置啸叫抑制功能,当由于会议室环境或其他因素引起啸叫时,可以启动控制器的啸叫抑制功能进行抑制。

3、配备话筒单元级联接口,每个接口可以连接话筒单元,

 4可通过无线触摸屏对会议室整体功能进行集中控制,可通过触摸屏对会议室整体进行集中控制,实现一键通的功能需求。

5语音自动跟踪功能通过安装有专用软件的PC辅助,可以与专用的摄像头进行连接,可以自动追踪拍摄发言者的视频图像,并显示在屏幕上。

6、发言人秩序的管理。主席单元机较代表单元机优先发言的权限;会议主席可通过终端管理设备进行发言人队列的设定、修改、删除等管理工作。

无论采用任何模式,主席单元都具有优先发言权,可以随时进入发言状态,都可以切断其他代表单元发言来控制整个会场秩序。
  为确保发言人的舒适感,发言人端正坐在会议椅上讲话而不影响讲话效果,采用加长杆话筒。

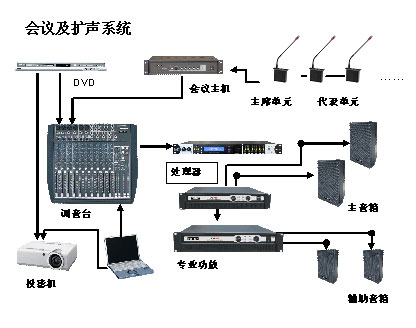

3.1.3音响扩声系统

根据用户的要求,所看到的图纸,以及我们得知的有关数据;并结合我公司以往类似工程的经验,我们确立了本会议厅方案的设计思路:

本方案的设计思路是:功能上以满足会议/报告为主。

1)  达到的主要指标

音响系统的设计按照国家有关标准,达到中华人民共和国广电部GYJ25-86厅堂扩声系统声学特性指标中对语言和音乐兼用扩声系统的一级(最高级)指标:

l     0.125-4kHz范围内平均声压级≥98dB

l     传输频率特性:6308kHz,1254kHz的平均声压级为0dB,允许+4 -12Db,且在1254kHz内允许≤﹢﹣4dB

l     传声增益:1254KHZ的平均值≥-8dB

l     声场不均匀度: 1K4kHz-8dB

l     总噪声级:≤NR30

2)  设备选型

音箱选用:

音箱是整个音响系统的喉舌,所有音响设备都是为音箱的声音还原而服务,因而音箱应作为首要因数考虑。

由于扬声器的选型在整个扩声系统设计中的重要地位,在音箱选型时,充分注意所选音箱的“高Q值(指向特性)、宽频带、高灵敏度”等主要技术参数。配合整体的装修效果,优选声压大扬声器。

另外,在满足客观声学特性指标的前提下,还着重考虑人耳的主观听觉感受。所以本系统选扬声器还充分考虑以下几点:

       扬声器具有平滑的频率响应;

       扬声器具有良好的瞬态响应;

       扬声器音色甜美;

由于该场所是以会议/报告为主,语言清晰度和声音还原解析力要求很高。因此,在本会议厅中,选择音箱作为系统的主扩声音箱。音箱突破传统,高频驱动单元采用方波引导扬声器单元,一般的矩形扬声器呈钻石形辐射声音。使用此类扬声器时,会出现干扰,频率改变以及相位抵消。为避免这类情况的发生,本系统采用的扬声器呈环行辐射,可以在水平,垂直和倾斜三个方向的45度角范围内控制方向。这样,扬声器就可以在更小的间隔内辐射声波,防止干扰和相位抵消。扬声器可以在较宽的频率范围内平滑的分配声压,增强了声音的清晰度。特别适合大会议厅这样的场所,同样系统中超低音、返送音箱、辅助音箱同样选用了***音箱产品。

主音箱:选用VS-12音箱。采用了喇叭的高频驱动器;使驱动器在克服分割振动方面表现卓越,听感上表现为音质层次丰富、纤细动人、极富光泽感和穿透力。独特的212寸低音反射式扬声器系统,使声音展现更加开阔,使用更加灵活、广泛。整个厅堂用2只,主音箱的总功率为300×2=600W

主要特点:

  使12寸低音单元加强低音频部分,依然保持音箱轻巧的特性。提升声压级功率,适用的场地面积也比较宽阔。

  12寸两分频音箱300W/8

  频响:60Hz-22KHz

  功率:300W/8Ω

  灵敏度:100Db

  覆射角度:100x40

  建议分频点:2.5KHz                       VS-12

  箱体尺寸:368(W)x325(L)x580(H)

  重量:22Kg

辅助音箱:由于该会议室场地呈长方形,达到16所以在中后场各配置了2VS-10全频音箱作补声,使声音更加均匀。该音箱独特的高音单元工艺,在大功率重播时具有非常平坦的频响特性,加之磁路中独有的阻抗补偿特性,有效地抑制高频段由于阻抗上升而引起的声压回落,使高音清晰、自然却不刺耳。

  主要特点:

 10寸两分频音箱200W/8

 频响:80Hz-18KHz

 功率:200W/8Ω

 灵敏度:99dB

 覆射角度:80x60

 建议分频点:4KHz                              VS-10

 箱体尺寸:245(W)x225(L)x378(H)

 重量:16Kg

功率放大器的选配:

根据上文的设计,主音箱应用1台功率放大器,辅助音箱用1台功放,现选用RETER品牌的PM600系列功放。已知功放的额定功率为音箱额定功率的1.2-2.0倍,此据PM600功放1台推主音箱,PM600功放1台推辅助音箱;



RETER PM600

²   额定功率输出480+480瓦(  300+300瓦(

²   可以在立体声、单声道和BTL模式间转换

²   输入过载压限电路,防止直流输出

²   超强的冷却散热系统,即使在较恶劣环境也能稳定工作。

²   两个通道的电源供应系统,给功放提供稳定可靠的电源,保证有足够的功率输出

²   提够多种输出接口选择,四芯插/接线柱

带独立的SOA全面保护线路

※调音台选定

调音台是一个音响系统的心脏部分,它不单只是最脆弱的一个环节,而且是整个系统的枢纽位置。一个音响系统,从话筒至音箱,整个信号路程,设备都有某种程度上的备份,但调音台仅仅只有一台,其可靠性足以影响整个系统的大局。







主要技术参数:

l     M1422调音台,它适合用于录音.流动现场演出,歌剧院以及某些需要用到调音节台进行演出的特定场合.M1422是如此小体积的调音台中为数不多的用到100毫米推子而且带2路编制组的调音台之一.

l     M14226路单道输入,8路立体声输入.其配置的AUDIOBASIK专利话筒前置放大器可以对话筒和线路输入进行+6dB-的输入灵敏度控制,这意味着AUDIO BASIK M1422的输入线路能够胜任任何的话筒和线材,而且具有很高的共模抑制比(CMRR)和良好的通道分离度(CROSSTALK).每个话筒的输入都是平衡式的,并没有+48V的幻像电源,75Hz高通滤波器 (18dB per octave ) 和声像电位器.

l     主输出

l     连接类型 1/4'' TS XLR

l     输出阻抗 ≤240Ω (平衡)  120Ω (非平衡)

l     分离度 ≥75dB

l     频率响应  10Hz~75K Hz (-1dB)  10Hz~90K Hz (-3dB)

l     信噪比 87dB

l     失真度 0.008%

l     最大输出电平 +22dBu

l     100MM长推子

※周边设备的配置

1 图示均衡器:

 图示均衡器的功能就是将某一段频率进行增益或衰减,增减幅度一般都是15dB。在衰减时,信号和背景噪声都会同时衰减。相反地,在增益时,信号和前景噪声亦会一同增加,增加的噪声却是不受欢迎的副产品。

作为传统的重要周边器材,均衡器在音响系统中起着不容忽视的作用。其用途就是分段不同程度地补偿或抑制信号中欠缺或过多的频率成分尤其是在弥补声场的缺陷,及营造合理的听音环境方面,均行器在一定程度上显得十分关键。通常均衡器又分为图示均衡器和参量均衡器,其中心频率和参数Q都可调,但范围较大,频点较少,尤其在抑制干扰和噪声时比较有用,但在工程中的用途不如图示均行器广。

EQ30  31段均衡器

详细说明:

特点:

输入电平调节,带削波指示灯

±6dB或±12dB增益可供选择

信噪比优于94dB

31段恒定Q值均衡器,各频段相互干扰减至最低

可调频点高通及低通滤波器,切除无用的超低与超高频信号

倍频:Dual31band1/3octaveISOspacing

频响:20Hzto20KHz+0.5dB

总失真:<0.01%

信噪比:>94dB

分离度:>65dB

滤波器:ConstantQ3%cen推子行程:20mm

增益选择:+/-6dB+/-12dB

输出阻抗:100Ω,typical

最大输出电平+22dBubal+18dBu

2.电源时序器:

为方便操作和保护设备,配备RETER电源时序器,电源时序器能够按照系统由前级到后级的顺序逐个启动各类设备;关机时则由后级到前级的顺序关闭系统设备。这样就能有效的统一控制所连接的用电设备,避免了人为的失误操作,彻底解决了终端器材(如功放、喇叭等)可能由于这种失误造成的损害,同时又可减低开/关用电设备对输电线路的冲击电流。由于其性能优越,将使系统管理员永远告别繁琐的操作为便于操作。

详细说明:

输出电压 110VAC & 220VAC (MAX/CH)

输出插座 8 (8*n output, n=1,2,3.......)

延时时间 1Sec.

输入电压 100VAC 30A MAX, 220VAC 20A MAX

功率 15W

※信号音源的配置

配备必要的音源设备如Panasonic  DVD影碟机,单碟兼容DVD/CD/VCD;另外系统中还配置了录音卡座,可以根据会议内容的重要性记录会场声音;

3.1.4智能控制设计

1)  智能控制系统概述:

现代社会已进入电子信息时代,视听设备、网络、计算机等多媒体工具,以及自动化环境调整设施与日俱增,各种设备的遥控或操作器层出不穷。随着功能增多而带来的众多的遥控器和控制按钮,令操控者忙于应付而影响会议的流畅进行,从而陷于无法兼顾的尴尬境地。
  ZOODO多媒体智能化控制系统,就是针对多媒体演示系统而设计,可以汇集音频、视频、计算机、电视会议、灯光、监控、机电环境等系统为一体,通过简单的控制界面(如触摸控制屏、可编程按键、PC机等),将大量的控制按纽和繁琐的操作步骤简化成为触摸屏上的几个图标,实现复杂的控制,从而使会议得以流畅地进行。

2)     ZOODO智能控制系统功能特点:

本方案选择CR-PGM II控制系统,主要是基于ZOODO系统有以下特点:

u    强大的逻辑控制指令
CR-PGMII支持多达100条以上的逻辑控制指令,可以完成各种复杂的控制操作。随着版本的不断升级,可支持的指令亦会不断增加。

u    红外学习及在线仿真功能
CR-PGMII采用电脑软件红外学习功能,用户可自行建立、维护、管理红外代码库,亦可以从网上下载常用电器设备的红外代码库。
配合软件的红外代码在线仿真功能,可进行红外代码在线检测甚至实时控制。

u    不断推出的功能扩展模块
CRPGMII设有扩展槽,可插入各种不同的适配卡,对控制功能进行扩充。我们会不断推出各种适配卡,以适应各种控制场合及方案。用户无需对机器进行升级,即可完成功能的扩充。

u       强大的软件支持
专为CR-PGM II主机编写的Control System Builder编程软件,以人性化的图形界面,对PGM-II进行编程操作,支持所有复杂指令的图形化编程,支持在线底层软件升级及程序下载。

技术特点

1)   开放式的可编程控制平台,人性化的中文操作界面,交互式的控制结构

2)   采用最新32位内嵌式处理器,处理速度可达210MHZ

3)   采用可编程逻辑阵列电路,运行速度更快,系统更稳定

4)   主机内置8MB内存及8MB的大容量FLASH存储器;

5)   8路独立可编程RS-232控制接口,可以收发RS232RS485RS422格式数据

6)   8路独立可编程IR红外发射口

7)   8路数字I/0输入输出控制口,带保护电路

8)   8路弱电继电器控制接口

9)   全面支持远程网络控制,可选配网络适配卡、智能电话控制卡

10)     5个网络控制接口,可任意扩展模块,如多台调光器,多台电源控制器等,可扩充至256个网络设备

11)     全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码

12)     支持3CR-NET控制总线,可任意扩展控制模块,如多台调光器、多台射频无线接收器、多台电源控制器等,最大可支持256个网络设备

13)     全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码

14)     内嵌智能红外学习功能模块,无须配置专业学习器

15)     外形尺寸:485L×236W×89H (MM)

16)     重量:2.8KG

ZOODO ST-7000C真彩色无线触摸屏

ST-71000C是多媒体控制系统的触摸屏(262K真彩色TFT 6.4")输入界面:

产品参数:

132位处理器,运行速度208MHZ

2)显示屏尺寸640*480VGA显示分辨率

33D按键和多种动画显示效果

4通过无线模式与主机通讯

5 使用大容量锂离子电池

6WAV的播放和音量调节(默认几种声音可选)

7USB接口/ RS-232下载通讯端口

8)中文界面

3)智能控制系统功能及方案设计:

方案设计考虑实现以下主要功能:

视音频信号及VGA信号的切换

音响设备的操作控制,(包括DVD、电视选台等)

音量调节控制

投影机的显示控制

室内幕帘控制(包括投影屏幕、窗帘)

触摸式操作界面(无线触摸屏和电脑双备份控制)

设备选型依据高性价比的原则,设计如下: 6.4英寸彩色触摸屏配合控制主机实现以上所列功能;在电脑中安装同样的控制软件,以作备份使用。

4) 设备简介

控制主机:CR-PGM IIZOODO 新一代的会议室旗舰级产品,内置2路全双工RS232RS422RS485串行通讯控制口(可扩展),波特率从300bps115200bps,可以对设有相应控制端口的设备作全功能控制(如投影机、AV矩阵、VGA矩阵等);8路红外线,单工RS232串行通讯控制口(可扩展),红外线发射最高频率可达1.2MHz,通过红外发射头能对市场上所有红外线受控设备(包括奇/偶码频率)进行控制(如DVDVCD、录像机等);支持3CR-NET控制总线,可连接多达256个网络设备。

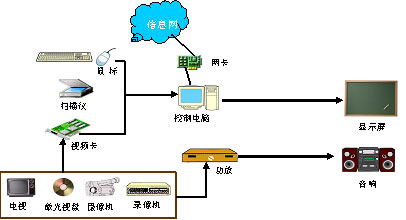

中央控制系统结构简图:

3.1.5 其他辅助设备

系统中可以配备视频转换器,将办公大楼内CATV信号转换为视频信号投影在大屏幕上;

另外在此系统中配备1套松下笔型无线话筒,方便旁听席与会人员参加发言或讲解员移动发言。

笔型无线话筒

品牌:松下

型号: WX-4800

主要技术参数:

Ø     传输频率 780.125MHz783.750MHz30频点中的1个频点

Ø     单音信号 32.768kHz

Ø     电波形式 F3EF9W

Ø     震荡方式 水晶控制PLL频率合成

Ø     调制方式 电抗调制方式

Ø     无线功率 2mW

Ø     有效距离 60m(室外)

Ø     调制灵敏度 ±5kHz FM92dB SPL 1kHz/小)/±5kHz FM82dB SPL 1kHz/大)

Ø     使用话筒 单指向性电子电容式话筒

Ø     频率特性 100Hz10kHz1kHz基准50μs加强)

Ø     最大输入声压 126dB SPL(小)/116dB SPL(大)

Ø     输入等价噪音 36dB SPL以下(A曲线/小)/41dB SPL以下(A曲线/大)

Ø     控制方式 根据声音信号ASK

Ø     使用电池 7号碱性干电池LR03BCH×11.5V/7号锰干电池R03PNN×11.5V

Ø     消费电流 60mA1.5V时)

Ø     电池寿命 10小时(使用Panasonic7号碱性干电池LR03BCH时)

(常温25 3小时(使用Panasonic7号锰干电池R03PNN时)连续使用时)

Ø     使用温度范围 0+40

Ø     尺寸 最大直径Φ14.8mm 长度155mm

Ø     重量(大约) 45g(含干电池LR03BCH

Ø     外壳加工 机身外壳:银色耐酸铝加工(蒙塞尔N7近似色)

Ø        别针部分:藏青色涂饰(蒙塞尔5PB2/2近似色

 2路无线话筒接收器

品牌:松下

型号: WS-R802

主要技术参数

Ø     电源 DC 12V

Ø     消耗电流 150 mA

Ø     消费电力 AC 220V 3.8W(使用 AC 适配器时)

Ø     使用温度范围 -10℃~+50

Ø     无线接收部分 2

Ø     天线输入 75Ω 2 1电路(BNC插口)

Ø     接收方式 超外差方式,场地分集接收方式

Ø     接收灵敏度 S/N:45 dB以上(20dBμV5kHz FM时)

Ø     静噪灵敏度 10dBμV以下

Ø     声音静噪 32.768 kHz1.8kHz FM

Ø     S/N 50dB以上(50dBμV·5kHz FM 时)

Ø     失真率 10%以下(50dBμV·40kHz FM 时)

Ø     频率特性 50Hz10.000 Hz50μs强调)

Ø     基准输出电频 -20dBV/ 60dBV 不平衡(带切换开关) 600Ω

Ø     辅助输入电频 -20dBV 不平衡(600Ω

残余噪音 30μV以下

VGA矩阵VGA0808

性能参数及功能说明:

·      8路电脑信号输入,8路电脑信号矩阵输出

·      VGA电脑信号切换器是专门为计算机显示信号以及高分辨率VGA图像信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路电脑信号输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

·      本产品是具有高可靠性的智能设备,设计中采用容错技术,并可以自我判断故障点、启用备用电路,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换。

·      本产品带有断电现现场切换记忆保护、LCD液晶显示等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备配合使用。

主要指标:

VGA部分

输入接口

接口:8RCA接口;回波

输出接口

接口:248RCA接口;回波损耗 -30dB@5MHz;直流偏置

带宽

150MHz(-3dB)满载

控制方式

MATRIX AV8系列矩阵切换器带宽100MHz 具有RS-232

输入阻抗

视频75Ω 音频> 50Ω

输出阻抗

视频75Ω 音频> 50Ω

输入电平

最小输入电平 0.5Vp-p

输出电平

最小输出电平 1.0Vp-p

AV矩阵AV0808

性能参数及功能说明:

  • 8路音视频信号输入,8路音视频信号矩阵输出 ;
  • AV音视频切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路音视频输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
  • 本产品是具有高可靠性的智能设备,设计中采用容错技术,并可以自我判断故障点、启用备用电路,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换。
  • 本产品带有断电现现场切换记忆保护、LCD液晶显示、音视频同步或分离切换等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备配合使用。
  • 高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比

3.1.6视像跟踪系统

该子系统主要由智慧型高速球型摄像机和数字硬盘录像机等设备组成。

智慧型高速球型摄像机具有现场图像采集、最多265个预置位定义功能,数字硬盘录像机录像、存储、具有预置位定义执行功能。

当发言代表打开话筒时,摄像机可自动将镜头对准发言人进行会议过程中的录像,同时,与发言子系统联动实现发言代表声音的记录功能。发言代表的影像与声音同步存储,保证了会议记录的真实性。

系统功能介绍:

1、满足手拉手会议的需求;

2、实时地记录会议现场的影像和声音等资料;

3、具有自动跟踪和手动跟踪等二种控制方式,可根据现场的需要设定。通过键盘实现对球型摄像的控制,实现对会议现场的整体录像;

4、可进行大屏幕显示开会现场的实况或当前发言代表;

5、会议现场的本地监视与录像功能,保证了会议现场的安全;

6、同时进行多台摄像机的录像,并可实现与视频信号之间的快速切换。

7、通过终端软件实现远程管理、控制功能。如:录像文件的回放、下载、删除、刻录等工作。

3.2.1大屏幕投影

根据会议室的物理纵深和宽度以及现场光线情况,结合人眼的视觉习惯,我们建议设计在正面安装一套100寸的大屏幕投影系统。
  会议室投影机建议选用亮度为不小于3000ANSI流明的SONY高亮度投影机VPL-FX40。分辨率为1024×768;灯泡寿命长;具有电脑信号输入口;数字DVI输入口;复合视频输入口、分量视频输入口及S端子信号输入口。同时,它还具有RS232C的标准接口,便于集中控制时作遥控接口



100英寸的三星电动玻珠幕,可视面积为2030×1520mm,拉伸方便、耐用;独特的幕布亮度高增益,图像清晰、亮丽;面料防火、防霉。屏幕采用隐藏式安装。

采用电动式吊架安装投影机,在保证投影机安全的同时又体现美观大方(需装潢方配合做好吊架表面处理)。

为了方便与会人员使用笔记本电脑演示以及各类资料和信息的查询和点播,在会议桌主席位安装一套多功能信息接入面板,提供多种信息接口及电源插座。方便会议进行时进行多媒体数据演示

3.2.2会议讨论发言系统

采用成熟而先进的会议系统,根据图纸所示,该会议室会议桌的席位可设置14个,配置建议如下:主席机(主持人或主要领导用)1台、代表机13台,共13台发言单元。

3.2.3音响扩声系统

1)  扩声系统的设计

扩声系统的主要目的是清楚地传送会议进行时的语言信息,兼顾多媒体播放的高质量音乐扩声。开会时,要求将清晰可懂的语音内容传输给听者。在这场合声音的清晰可懂远比音质更重要,因此在系统设计方面我们将解决语言清晰度和可懂度作为语言扩声的首要原则。整个系统追求频域宽、频响特性平直、失真小。
  房间的容积、混响时间决定于建筑结构以及所采用的装潢材料。适当减少原建筑的混响时间,提高信噪比,减少声反射现象,校正长时间、长延迟和高声压级的特定反射声。根据会议室的容积,我们估计总的混响时间最好控制在0.91.0s范围内。而其他工作需由扩声系统来完成。

2)  设备配置

※音箱选用:

音箱是整个音响系统的喉舌,所有音响设备都是为音箱的声音还原而服务,因而音箱应作为首要因素考虑。

由于扬声器的选型在整个扩声系统设计中的重要地位,在音箱选型时,充分注意所选音箱的“高Q值(指向特性)、宽频带、高灵敏度”等主要技术参数。配合整体的装修效果,优选声压大扬声器。

另外,在满足客观声学特性指标的前提下,还着重考虑人耳的主观听觉感受。所以本系统选扬声器还充分考虑以下几点:

 扬声器具有平滑的频率响应;

 扬声器具有良好的瞬态响应;

 扬声器音色甜美;

因为大多数现代扩声设备已能覆盖对语言可懂度起关键作用的频域。我们选用扬声器时,首先要考虑扬声器的频响范围。一般而言,人声基音音域为160Hz-350Hz,谐波范围为160Hz-4KHz,其中315 Hz-3KHz频段为人耳比较敏感区域。我们所选择扬声器系统的频响范围应涵盖上述频段。在该会议室安装4个全屏音箱,在幕布两侧放置2全频音箱,会场后端放置2只,从而保证语言扩声的清晰度和均匀度。

※功放

采用1PM 600功放驱动4音箱,

※调音台选定

调音台是一个音响系统的心脏部分,它不单只是最脆弱的一个环节,而且是整个系统的枢纽位置。一个音响系统,从话筒至音箱,整个信号路程,设备都有某种程度上的备份,但调音台仅仅只有一台,其可靠性足以影响整个系统的大局。

主要技术参数:

l     M1422调音台,它适合用于录音.流动现场演出,歌剧院以及某些需要用到调音节台进行演出的特定场合.M1422是如此小体积的调音台中为数不多的用到100毫米推子而且带2路编制组的调音台之一;

l     M14226路单道输入,8路立体声输入,其配置的AUDIOBASIK专利话筒前置放大器可以对话筒和线路输入进行+6dB-∞的输入灵敏度控制,这意味着AUDIO BASIK M1422 的输入线路能够胜任任何的话筒和线材,而且具有很高的共模抑制比(CMRR)和良好的通道分离度(CROSSTALK),每个话筒的输入都是平衡式的,并没有+48V的幻像电源,75Hz高通滤波器(18dB per octave ) 和声像电位器。

l     主输出

l     连接类型 1/4'' TS XLR

l     输出阻抗 ≤240Ω (平衡)  120Ω (非平衡)

l     分离度 ≥75dB

l     频率响应  10Hz~75K Hz (-1dB)  10Hz~90K Hz (-3dB)

l     信噪比 87dB

l     失真度 0.008%

l     最大输出电平 +22dBu

l     100MM长推子

※周边设备的配置

1.图示均衡器:

     选用*** 均衡器。

3.电源时序器:

     选用***PC800

※信号音源的配置

配备必要的音源设备如Panasonic  DVD影碟机,单碟兼容DVD/CD/VCD,同时系统中还配置了卡座,方便会场时时记录声音。

3.2.4智能控制设计

本方案选择ZOODO GOUCH-AV控制系统;

功能特点

   内嵌式红外学习功能,无须配置专业学习器,使用更简单,存储更可靠;

  强大的网络功能,完善的周边设备,稳定可靠的机器性能;

  8路独立可编程红外发射接口;

  8个终端模块,带保护电路;

  内置1路话筒输入,2路音频输入;

  2COM,可双向传输RS-232,RS-485RS422信号;

  内置6AV信号输入,2AV信号输出

  内置3VGA信号输入,1VGA信号输出,外加1PC监视器直通输出

  支持有线/无线触摸屏、控制面板

  内置CR-NET端口

主要指标

电源范围:AC180240V

整机尺寸:485×236×100mm

系统配置   — ST-6500C 彩色无线触摸屏

产品参数:

 18256色透射式点阵彩色液晶屏,320*240像素

 232ARM处理器,处理速度60M

 3)射频控制:433MHZ全向无线射频控制,控制距离达到80

 4)智能电池管理系统

 5)支持图象、图形、文字、3D/2D按键及动画,全中文界面

 6)尺寸:215*148*90mm

3.2.5其他辅助设备

系统中可配备视频转换器,将办公大楼内CATV信号转换为视频信号投影在大屏幕上;

配备1套松下笔型无线话筒,方便旁听席与会人员参加发言或讲解员移动发言。

3.2.6 系统原理图

第四章  LED双基色显示屏

4.1.系统概述

LED双基色显示系统的主要作用是发布各类信息,显示当前工作动态,各相关职能部门工作范围的情况,各种数据的查询等;同时也可以播发广告信息,播放各种视频、文字及其迭加等商务内容。LED双基色显示系统统是单位内部组织信息、大型社会活动提供信息服务的基本子系统,它的建设将直接影响办公楼基础设施的档次。同时,由于其功能及综合效应十分符合当前市场经济的新要求,所以,系统设备前期的硬件投资宣城市地税局宣州分局地税大厦的现代化建设,甚至促进地方经济的发展都具有十分重要的意义

4.2.系统分析

宣城市地税局宣州分局主楼1层大厅入口处的墙面上安装LED双基色显示大屏幕,具体规格为6*3M(宽*高)(可根据现场的实际环境考虑尺寸规格)。

4.2.1系统原理图



功放

激光视盘

摄像机

录像机

电视

音响

显示屏

控制电脑

视频卡

扫描仪

鼠标标

   信息网

网卡

LED电子显示屏是集光电及计算机技术于一体的高技术产品,其总体框图如下:















4.2.2 视频功能说明:

1 双基色视屏播放软件使用C++编程,功能强大、界面友好、支持WINDOWS98WINDOWSNT WINDOWS2k WINDOWSXP操作系统。

2、文字:可播放多种文字的各种字体、字型和不同的文字信息,显示方式有翻页、移动、旋转、滚动、闪烁、飘雪等十几种。

3、视频:播放来自录像机、影碟机等各种设备的视频信号,还可对视频信号进行放大或缩小。

4、动画:能播放ANIMATORPRO3DS等软件制作的二维、三维动画,并支持用压缩卡采集的AVI信号,软件包具有方便的界面接口,丰富的材料库、形体库和先进的渲染技术,能制作高质量的三维动画,使广告创意成为逼真的现实。

5、以计算机为处理控制中心,电子屏幕与电脑显示器(VGA)窗口某一区域逐点对应,显示内容实时同步。显示屏映射位置可调,并可任意选择显示画面的大小。

6、可通过键盘、鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改显示信息。

7、播放节目存于控制主机,节目播放顺序与时间,实现一体化交替播放,也可相互叠加播放。

8、开发工具是基于WINDOWS面向对象的多媒体操作平台,所见即所得。

4.2.3 控制技术特点

1、单网线传输  一条网线即可传送视屏信号 (双色、1024X1024级灰度)

2、智能跟踪功能: 可用鼠标拖动力LED显示区域,屏幕锁定。

3、超大带载力:发送卡为1280X1024,接收卡为1280X512

4、亮度可调 :除256级软件调节外,接收板有8级亮度调节接口,可对显示屏进行手动或自动亮度调节。

网络控制:可以进行远程发布控制,网上任何一台电脑均可开关显示屏、控制显示内容、调节显示亮度等。

5、距离传送: 采用先进的数据传输技术,使用千兆网高速数据通讯芯片,防静电,

6防雷击,支持无中继的远距离传输,同步视频屏通讯距离大于100,实测130

7稳定可靠: 采用国际最新技术,使用世界流行的超大规模(200万门)FPGA器件,提高了控制系统的稳定性、可靠性,并可支持在线升级。

8软件兼容强: 由于使用了硬件实时同步技术,整个过程无须加载任何软件,具备软件开放式结构。显示屏可使用 DOS操作系统也可使用WINDOWS98WINDOWSNT WINDOWS2k WINDOWSXP操作系统。用户可自行编制显示程序,更可使用流行的各类优秀的图形、图像、动画、视频及幻灯片制作软件,来任意编排制作播出节目。同时提供一套超级图文制作播放软件。支持上百种显示方式可任意编排各种视频和图文信息,并可自动播放。

系统优点

n       制作随意:开发工具是基于WINDOWS面向对象的多媒体平台,所见即所得。采取图标工具栏,无需编程。

n       布局随意:强大的软件功能可单独显示视频、文字或图像等;可在同一屏上显示多种信息,任意编排;还可在视频图像上叠加文字信息、动画等。

n       应变能力强:在正常播出过程中,如需临时增改内容,可锁定当前画面,无需关机“黑”屏。

n       具有广泛的网络接口功能,通过网络接口卡可与各类网络数据库局域网、远程网接口,在系统软件的支持下,提取网络中各类信息。

系统组成

算机及多媒体部分

该部分主要完成对视频信号处理,二维、三维动画的制作及一些特殊场合(如列车到达时间同步显示、证券行情显示、体育场馆比赛成绩显示等)的数据处理、数据管理,并可作为网络终端挂接在网络上。

高速数据采集及信号源控制部分

该部分主要对计算机CRT上显示信号进行实时捕获、存储,同时产生显示屏驱动部分所需的数据控制信号。

驱动及供电部分

显示系统的驱动及电源以高稳定性、低噪音为目的。驱动电路及电源为显示屏提供足够的及稳定的电流,以保证显示屏高亮度、颜色均匀艳丽。

屏体部分

我公司生产的LED显示屏均采用模块化结构设计,驱动电路及电源均以模块为一单元,使其结构清晰、工艺可靠。因此,完全可以根据用户要求、场地、视距而随意拼接,显示像素也可根据视频画面的要求、分辨率的高低而设计,安装、运输极为方便

4.2.4 技术参数:

3.75红绿双基色高亮度显示屏

1)结构示意图





结构说明:每个像素点内封装1颗超高亮红色LED芯片和1颗超高亮绿色LED芯片。

2)像素点参数

序号





1.

像素尺寸

Ф5 mm

2.

像素点间距

7.62mm

3.

像素密度

17200/平方米

4.

像素组成

11绿

3管芯参数

序号











1.

红色管芯

625±5nm

40-50 mcd

四元

台湾

2.

绿色管芯

570±5nm

30-40mcd

四元

台湾

4)单元板技术参数

单元尺寸

305mm×152mm

单元像素

64×32

显示亮度

大于500cd/m2

连续工作时间

>24小时

驱动方式

1/16扫描

驱动IC

74HC595

视角

160度(左右视角)

盲点率

1/10000

行驱动管

标配8个,选配16

最大/平均功耗

900W/ / 300W/

显示颜色

红、绿、黄

单元重量

<0.7kg/

PCB颜色

绿色,可指定黑色

PCB板厚

1.6mm

接口定义

标配08,其它可指定

安装方式



5)工作特性

刷新速度

150Hz

显示模式

网络同步方式或DVI同步方式(分辨率1024×768

工作电源

AC180V-240V

工作温度

-20+65(储存:-25~+80

第五章  项目的设备清单及报价

设备配置及报价清单见附页

第六章  培训及售后服务

7.1培训计划

培训是保证用户正确、正常使用本系统必不可少的一个环节,鉴于智能化系统使用的特殊性,我们计划开办系统应用培训、轮训等内容,保证操作人员能熟练地操作本系统。

为使用方技术人员掌握智能系统运行、操作、维护技术,保持系统的安全、可靠、长期稳定运行,我们将免费为其培训操作管理人员。人员不限,具体培训时间、地点可由甲方确定。

在提供系统完整的技术文档、系统图纸以及操作使用说明资料的基础上,我公司还将为业主提供系统的培训服务,让业主的管理人员可以充分了解多媒体会议的构成及原理、能够处理应急事件,保证智能化多媒体会议系统的正常运行。

7.2 培训内容

l     六楼大会议室会议系统介绍、操作规程;

l     四楼会议室会议系统介绍、操作规程;

l     主楼LED显示系统介绍、操作规程;

7.3 培训教材的编制与管理

此教材,由我方负责编制。参加编制人员的为:项目经理、技术总监、工程技术人员、设备供商方的技术人员。

本教材编制经审核通过后,在培训时,我们保证人手一份,进行学习并相互提高。

同时,作为工程技术交底文件,交于业主保管

7.4、培训方式与时间、人员安排

  根据业主的需要,我们通常采用集中培训、分散培训等方式。

  参予培训人员的范围:

业主工程人员

具体系统的管理员和操作员

维护人员

  具体内容:

系统技术交底

产品的特点,接线,配电,安装要求

系统的软件、硬件等具体操作方式及规程

系统的日常维护方式

系统常见故障的分析与排除

培训时间安排:

实施前期

综合布线过程中

设备安装期

系统调试期

系统试运行期

7.5售后服务

随着会议系统在整个建筑办公大厦中的作用越来越重要,该系统的售后服务和技术支持工作也日益突出重要。我公司作为专业会议系统集成公司,凭借自身不段的努力和国内外著名厂商的技术支持,通过分析该项目的特性,针对客户的不同系统需求,制定了不同的服务措施,建立了较为完善的售后服务体系的培训计划,向业主方提供充分考虑用户利益的技术支持、售后服务和培训。

1.  工程的售后服务

我公司对工程售后服务郑重承诺:我公司如果承接了贵单位会议系统,将严格遵循相关规定,向甲方提供最终验收合格之日起一年的免费质保服务承诺,承担在免费服务期内的责任和义务。在免费服务期之后,考虑到设备和系统运行的连续性,建议甲方与我公司签订会议系统维保合同,以确保会议系统的正常运行所必须的技术支持和管理服务。

1.1  完整的工程技术资料

Ø     工程完工进行竣工验收之前,按本工程质量管理体系和工程验收要求,同时为便于对会议系统工程投入使用后进行维护管理,我们将提供完善的工程技术竣工资料:

Ø     工程技术文件:招标文件、投标文件、工程合同

Ø     工程竣工图:系统结构图、控制原理图、设备布置平面图、设备接线图

Ø     隐蔽工程报验记录:管线进场报验申请表、隐蔽工程管线敷设测试表

Ø     系统设备进场报验记录

Ø     设备及系统测试记录:备测试记录、系统功能检查及测试记录、系统联动功能测试记录

Ø     会议系统竣工验收记录

Ø     系统设备产品说明书汇编

Ø     系统技术、操作维护手册

Ø     系统软件及安装使用说明

公司建立并保存完整的系统文档,在会议系统竣工验收后,将上述资料整理成册移交业主

1.2 售后服务内容

我公司具有多年从事会议系统设计和施工丰富经验,为此公司形成了完整的会议系统售后服务体系,为用户提供全方位的售后技术支持与服务。

1.2.1 会场保障措施

充分发挥我公司快速服务体系和多年会议系统工程经验的优势,在质保期内业主有重要会议召开,可以提前向我司提出书面人员要求,要求我公司工程师到现场进行会场保障。

1.2.2 故障响应时间

 在本会议系统运行中,公司售后服务部实行全天候(7*24小时)故障接收制。给出对故障快速响应的策略。保修期内外产品质量出现系统故障,我司将在半小时内对业主反映的问题有口头或书面答复,并派出技术员在一个工作日内赶赴现场服务解决问题,做到小故障现场解决,大故障一个工作日内解决,一个工作日解决不了的问题,公司提供备用设备,确保系统正常运行。

1.2.3 设备硬件和软件的维护服务

Ø     硬件服务

系统质保期内对系统进行免费维修保养,同时按照要求安排定期维修保养。对所有系统设备进行定期维修及检查,根据用户需要对系统进行调整;协助检查各类设备的正确操作程序,对各项系统操作时可能发生的事故所应作的预防、应变和保护措施,维修保养说明应包括全部设备所需求的远行、维修保养和操作说明等。

Ø     软件服务

软件系统的调试和维护,有针对性的对软件进行升级和适度的开发,保证使用软件不落后同时进行协议的开发和开放,为用户提供高质量的系统服务。

提供的全面服务包括专业服务、应用系统的设计与开发服务、咨询服务及软件系统应用维护等。

应用软件服务是指针对客户独特情况和特殊要求提供服务,其中包括:软件适当的调整、备份与恢复服务、业务恢复服务、技术研究、应用开发与培训。

今后软件的应用开发,为客户提供先进的软件、软件技术工具,具体包括应开发评估、信息战略计划等。




打印本页 || 关闭窗口

网站首页 | 工程案例 | 客户反馈 | 联系我们 | 网站导航   Copyright©2011 厦门市清松科技有限公司 版权所有 闽ICP备11004203号 电话:0592-5161155(20线)
Copyright © 2011 XiaMen Qingsong Tech CO.,LTD. All Right Reserved.
